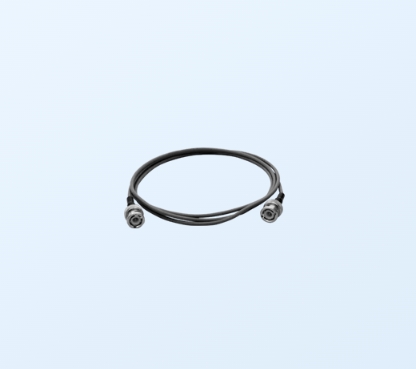

日本 KYOWA 共和 U-59 系列BNC 公頭 - BNC 公頭連接器是高頻信號傳輸與精密測量系統的核心組件，其設計理念圍繞信號完整性、環境適應性及工業級可靠性展開。結合 KYOWA 在應變測量領域的技術積累與行業需求，該產品的核心特性體現在以下維度：

一、硬件架構與信號傳輸性能

1. 標準 BNC 接口與高精度信號適配

阻抗匹配：U-59 采用50Ω 標準阻抗（部分型號支持 75Ω），適用于高頻信號傳輸（如動態應變測量、射頻信號），電壓駐波比（VSWR）≤1.3，確保信號反射損耗≤0.2dB。

鍍金觸點技術：中心插針與插孔均采用磷青銅基材 + 鍍金處理（厚度≥3μm），接觸電阻≤0.5mΩ，可承受 5A 瞬時電流，長期使用后信號衰減率≤0.1%。

抗振動設計：外殼采用SUS316 不銹鋼材質，配合螺紋鎖緊結構，可在 5~55Hz、5G 振動環境下保持穩定連接，防護等級 IP67（IEC 60529），支持短時浸泡（1 米水深，30 分鐘）。

2. 模塊化電纜集成能力

線芯配置：標配 3 米電纜（0.5mm2 多股鍍錫銅線），支持 4 芯或 6 芯信號傳輸，可連接應變片、傳感器或放大器（如 KYOWA CDV-900A-DC）。

屏蔽系統：采用鋁箔屏蔽層（覆蓋率≥85%）+ 鍍錫銅編織網（覆蓋率≥90%），配合 KYOWA 專利的共模抑制電路，可將 50Hz 工頻干擾衰減≥60dB，100MHz 射頻干擾衰減≥40dB。

二、功能特性與行業適配

1. 動態測量與長距離傳輸

帶寬擴展：支持 DC~50kHz（-3dB）帶寬，配合 U-37 系列設備的200kHz 采樣率，可用于振動分析（如電機軸承應變監測）、沖擊測試（如汽車碰撞模擬）等高頻場景1。

長距離優化：若需延長至 20 米，可搭配 KYOWA 專用延長線（如 N-59），信號衰減率≤0.3%/10 米。內置信號增強電路，支持核電、風電等遠距離數據采集1。

2. 智能交互與兼容性

TEDS 全兼容：內置 IEEE 1451.4 標準 TEDS 芯片，可自動識別應變片參數（靈敏度、溫度系數），支持KYOWA KFG 系列 TEDS 應變片（如 KFG-2-120-C1-11N15C2-TEDS），減少人工校準時間達 70%。

總線協議支持：兼容 CANopen、Modbus RTU 等工業總線協議，可直接接入 SCADA 系統，適用于智能工廠、自動化產線的集中監控。通過適配器（如 S32-7 轉 BNC）可連接示波器、數據采集卡等第三方設備。

三、環境適應性與安全認證

1. 極端環境防護

耐溫性能：導體采用 0.5mm2 多股鍍錫銅線（AWG 20），絕緣層為耐油 PVC（-20~105℃），并通過氟塑料護套（可選）將耐溫范圍擴展至 - 55~+150℃，適用于航天器結構測試。

防爆認證：部分型號（如 U-59-EX）通過 ATEX Zone 1 認證，內置雙重火花抑制電路，適用于油氣開采、制藥等防爆區域。

2. 合規性認證

行業標準：符合 RoHS 指令（歐盟環保要求）、UL 認證（最高耐壓 600V DC），絕緣電阻≥1000MΩ（500V DC 測試）。

安全冗余：內置過載保護電路（250mA），當電流超過 1.5A 時自動斷開。接頭采用非對稱卡口設計，避免誤接導致設備損壞。
